經歷過家庭裝修的朋友們，可能都會見到過家裝水電施工圖，但是大多數人會不在意這份圖紙，因而未必會有太深刻的印象，那么什么是家裝水電施工圖？它的內容都有哪些？其又有什么作用呢？下面小編將為大家詳細介紹一下家裝水電施工圖，正在裝修或準備裝修的朋友們不妨參考一下。

什么是家裝水電施工圖？

家裝水電施工圖，是家居的水路、電氣施工的前題與依據，它以施工人員都看得懂的符號標注在施工圖紙上，來指導工人進行相應的作業。

家裝水電施工圖內容有什么？

完整的家裝水電施工圖應包括以下內容：

1、平面圖：反映各用電器、給排水各使用點的位置。圖紙上應標有尺寸，包括尺寸比例。

2、系統圖：反映各個用電回路在系統中的容量、分配方式，開關型號，接線、線路敷設方式，穿線管與導線的規格，系統保護方式；反映給排水管的連接、分支，管材的規格，各用水點的標高。

3、大樣圖：對某一器具的安裝結點、某一安裝位置的尺寸加以說明。

4、施工說明：工程概況，設計要求，施工注意事項，圖例。

5、材料表：工程中需要的各種主要材料的規格、數量。

家裝水電施工圖有何作用？

1、是一份施工的依據。家居的水路、電氣如何敷設，除了一般的要求外，還是業主基本生活習慣與需求的反映，因此，水電施工圖必須將這些一般的與特殊的需求事先設計好，然后再進行施工。

2、是一份驗收的依據。家居裝修的水電安裝是否合格，是否合乎業主的要求，同樣需要依據這份圖紙進行比對。否則，各執一詞，很難分清責任。

3、是一份維護的依據。眾所周知，現在的水電工程多是隱蔽工程，家居裝修完成后，外觀基本上看不同水電敷設的痕跡。那么，日后的維護如果沒有施工圖紙作為依據，要查出出問題的線路與水路，極有可能無從著手。

怎么看家裝水電施工圖？

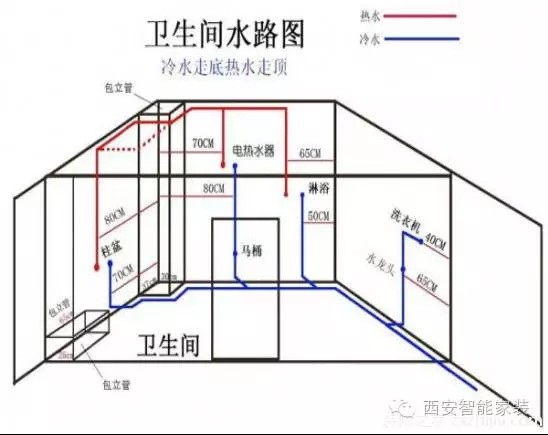

家裝水路施工圖：

1、將平面圖和系統圖對照著看，這樣才能看出來管道是在哪轉彎，在哪變徑，在哪分配水點，配水點標高是多少。

2、是否有相應的排水措施和用水設施。

3、給水點和排水措施、用水設施室的搭配是否合適、合理、是否符合規范，設計有沒有洗衣機給水點，和排水地漏，地漏是否專用。

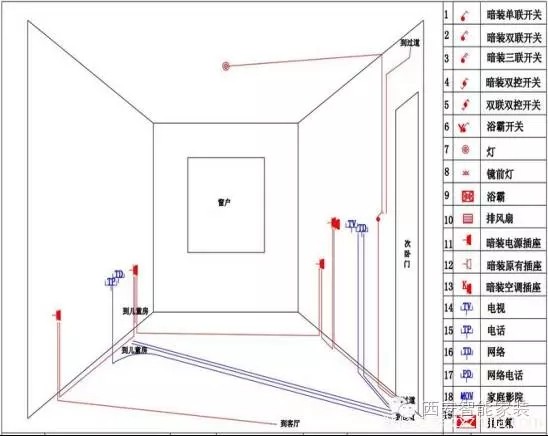

家裝電路施工圖：

1、記錄插座安裝高度，高度要求是否安全。

2、配電箱安裝位置，負荷大小，配置是否合理。

3、空開大小是否合適，出線的保護管管徑，電線的搭配合理否，電線與用電設備的搭配是否合適安全。

4、線管敷設方式，避雷網是否符合規范，鋼筋搭接材料材質、規格。

小編總結：家裝水電施工圖的作用之大，在于其貫穿我們居住的整個時期。因此，一般來說，家居裝修結束以后，業主都應該找相關的裝修公司索回這份施工圖，或其副本，以備不時之需。
